歐士伊三腔式污水提升設備專利技術,市場唯一
唯一 實現進水止回裝置提前關閉,、自我清潔,,防止系統回流的廠家,。
唯一 實現懸浮物,、沉淀物、纖維物分別隔離,、儲存并排放的廠家,。
唯一 實現過濾裝置與污物有效隔離并實現過濾裝置免維護的廠家。
適用場合及條件
(1)別墅,、商業等建筑物的普通生活污水、廁所廢水需要提升排放的場合,。
(2)污水的PH值范圍5-9,,不含油、易燃,、易爆介質的排水場合,。
(3)排水系統的污物的比重≤1100kg/m3,當污物比重>1100kg/m3時可非標設計,。
(4)安裝控制柜的環境相對濕度≤80%,,不凝結。
(5)設備的安裝環境無易燃,、易爆氣體或粉塵等,,運行環境符合相關常規電器(非防爆)運行規范。
(6)電源電壓:380V(別墅型可選AC220V)±10% 電源頻率50HZ±5%

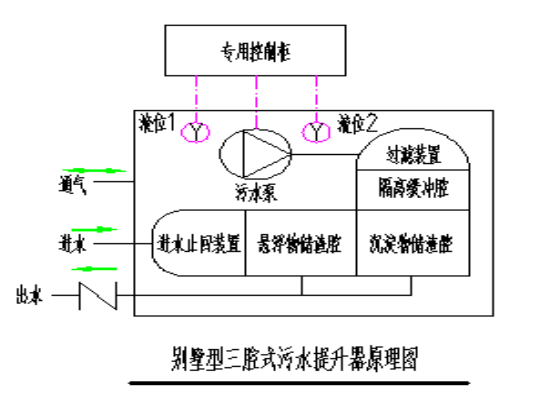

系統工作原理圖
設備工作原理
歐士伊單泵系統三腔式污水提升設備主要由集水箱,、進水止回裝置,、出水止回閥、三腔式儲渣器,、過濾裝置,、排污泵、液位檢測元件,、控制系統及配套管路附件等部分組成,,設備內部排污泵不運行的狀態下,設備相應的進水止回裝置為打開狀態,,出水止回閥為關閉狀態,。設備運行時,,用戶排水系統的污水攜帶著污物通過設備進口管路進入設備內部,經由單向進水止回裝置(公司專利)進入三腔式儲渣器(公司專利),,三腔式儲渣器將排水系統中的懸浮物,、沉淀物、纖維物分類隔離并儲存,,隔離后含有極少量污物的污水經由污物隔離緩沖腔進一步隔離后到達過濾裝置(公司專利),,過濾裝置將污物隔離并儲存在三腔式儲渣器內,水則通過過濾裝置進入集水箱,;污水不斷進入設備內部并通過三腔式儲渣器及過濾裝置實現污物隔離,,當集水箱內的液位達到設定的液位高度時,智能控制柜自動啟動排污泵開始工作,,排污泵排出的帶壓力水通過壓力及流速將相應儲渣系統的進水單向止回裝置(公司專利)關閉,、出水止回閥打開,實現對過濾裝置反沖洗的同時,,將儲存在三腔式儲渣器內的懸浮物,、沉淀物等污物通過出水止回閥排出至市政管網或化糞池等相應場合;非正常狀態下,,當用戶排水系統流量較大,,水泵運轉無法滿足用戶排水系統流量要求,集水箱液位繼續上升至超高液位時,,控制系統發出聲光報警提示用戶緊急處理,,防止因排水系統流量過大造成的設備跑水等事故。
產品特點
1,、設備排污能力強,,無堵塞
(1)采用公司專利技術三腔式儲渣器,利用廢水污物的水力特性實現懸浮物,、沉淀物,、纖維物等雜物的有效分類儲存并隔離,污物與排污泵不直接接觸,,儲渣器儲物能力強,,儲物容積是常規廠家的2-3倍,適合條件更惡劣的污水介質排放場合,。
(2)采用公司專利技術的過濾裝置通過三腔式儲渣器的隔離緩沖腔對污物有效隔離,,濾網幾乎不與污物接觸,過濾精度高,,無堵塞,,設備運行時過濾裝置反沖洗更順暢,污物無殘留,,濾網免維護,。
(3)采用公司專利技術自動反沖洗系統,,實現系統內部管路系統及箱體內底部反沖洗的功能,系統管路及箱體無污物殘留,,避免了有機物及污水的長期滯留,、沉淀而產生的沼氣等有毒有害氣體,安全環保,、無異味,。
2、長壽命,、低故障率
(1)采用公司專利技術生產的單向進水止回裝置與常規板式止回閥相比,,具有污水泵運轉時實現提前關閉、自動清潔,、免維護等特點,,閥門開關更可靠,,避免了因污物造成止回閥關閉不嚴而產生用戶排水系統回流反水的現象,。
(2)設備標配兩套液位檢測裝置,具備超高液位報警及雙泵同時運行功能,,設備運行安全可靠,。
(3)箱體及管路部件全部采用不銹鋼等耐腐蝕材料,耐腐蝕能力更強,,壽命長,。
(4)采用公司專利三腔式儲渣器及過濾裝置,系統儲渣能力強,,無堵塞,,過濾裝置免維護。
(5)配套國內一線品牌或中外合資品牌的排污泵,,排污泵質量可靠,,故障率低。
3,、占地小,、檢修方便、安全環保
(1)采用公司專利技術,,系統內置一體化設計,,結構緊湊,占地面積小,,土建投資低,。
(2)預留全密封檢修蓋板,并配套排污泵快裝部件,,排污泵的檢修維護更方便,、快捷,。
(3)箱體內管路部件全部采用不銹鋼卡箍等快裝式連接,部件檢修更換更方便,。
(4)水箱污物無殘留,,不會產生有毒有害氣體,安全環保,。
(5)設備采用全密封設計,并預留通氣管,,環保衛生,、無異味。
(6)獨有的快拆式觀察窗設計,,輕松判斷并排除因排污系統非正常狀態下排放過大異物造成的設備進水系統堵塞問題,。
4、運行控制智能化
(1)控制系統配置兩套液位檢測裝置,,根據液位高度自動運行控制,,超高液位雙泵同啟,避免了超大水量而產生污水外溢等事故發生,。
(2)當控制系統其中一套液位檢測裝置故障時,,另外一套液位檢測裝置仍可正常實現設備的正常運行,當您選擇雙泵系統的設備時,,真正意義的做到了設備儲渣、管路系統,、污水泵,、控制系統、液位檢測等部件真正的一用一備,,確保設備安全可靠運行,。
(3)可選配BA遠傳接口(無源開關點),將設備的工作狀態遠傳至監控中心或中控室,,如排污泵運行狀態,、故障信號,、超高液位報警等信號,。
(4)可根據用戶要求選配GPRS遠程監控、遠程通訊接口等功能,,,。
